色差计的照明和观察条件有哪些

色差计仪器的照明和观察条件用“照明/观察”表示。有以下4种：45°/vertical（用45/0表示）、vertical/45°（用0/45表示）、diffuse/vertical（用d/0表示）、vertical/diffuse（用0/表示d 快递）。测量过程中，应在参考样片检定证书上注明光照和观察条件，并根据比色计的光照和观察条件选择相同光照和观察条件下的数据进行检定。如果选择不同条件下的数据，结果可能会有很大差异，因此在数据参考中也需要正确选择相应光照和观察条件下的数据，以保证正确的数据处理。

色差计的照明和观察条件

在选择使用色差仪中，经常会遇到照明条件和观测几何条件这个参数，那么什么是照明条件和几何条件呢，今天在这里分享一波干货。人眼不能正确的用数量来表示颜色，但是我们可以运用色差仪和分光测色仪来测量颜色那是再简单不过的了。而照明光源、被测样品和传感器，三者之间的位置关系就是颜色测量中的照明观测几何条件，简称几何条件。 CIE15：2004建议的反射样品测量几何条件共有十种：

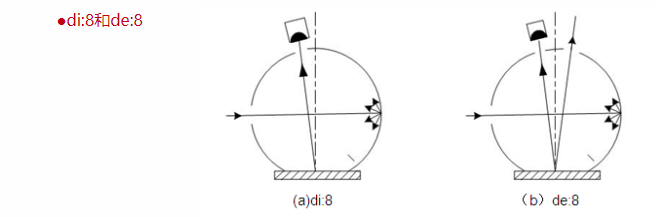

1.di:8

漫射照明，8°方向接收，包括镜面反射成分。样品被积分球在所有方向上均匀地漫射照明，照明面积应大于被测面积。接收光束的轴线与样品中心的法线之间的夹角为8°，接收光束的轴线与任一条光线之间的夹角不应超过5°，探测器表面的响应要求均匀，并且被吸收光束均匀地照明。

2.de:8

漫射照明，8°方向接收，排除镜面反射成分。几何条件同di:8，只是接收光束中不包括镜面反射成分，也不包括与镜面反射呈以内的其他光线。

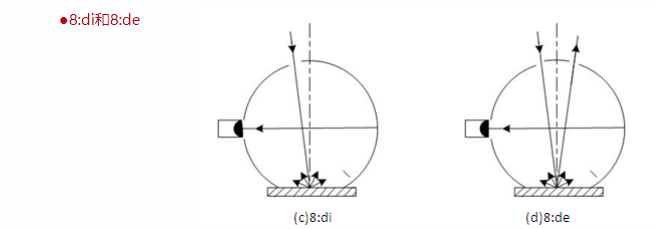

3. 8:di

8°方向照明，漫反射接收，包括镜面反射成分。几何条件同di:8，只是di:8°的逆向光路。

4. 8:de

8°方向照明，漫反射接收，排除镜面反射成分。几何条件同de:8，是de:8的逆向光路。

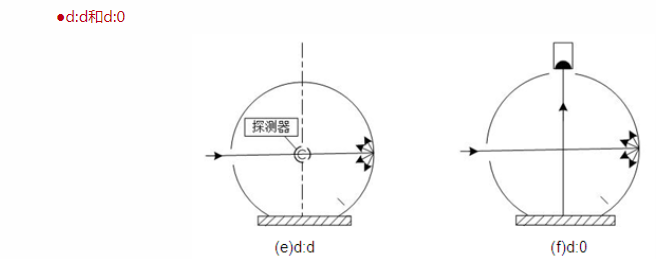

5.d:d

漫射照明，漫反射接收。几何条件同di:8，只是漫反射光用积分球从所有方向上接收。在这种几何条件下测试，照明面积和接收面积是一致的。

6.d:0

漫射照明，0°方向接收，排除镜面反射成分。d:0是漫射照明的另一种形式。样品被积分球漫射照明，在样品法线方向上接收。这种几何条件能很好地排除镜面反射成分。

7.45ɑ:0

45°环形照明，0°方向接收。样品被环形圆锥光束均匀地照明，该环形圆锥的轴线在样品法线上，顶点在样品中心，内圆锥半角为40°，外圆锥半角为50°，两圆锥之间的光束用以照明样品。在法线方向上接收，接收光锥的半角为5°，接收光束应均匀地照明探测器。

8.0:45ɑ

0°方向照明，45°环形接收。几何条件与45ɑ:0相同，只是45ɑ:0的逆向光路。在法线方向上照明样品，在与法线成45°方向上环形接收。

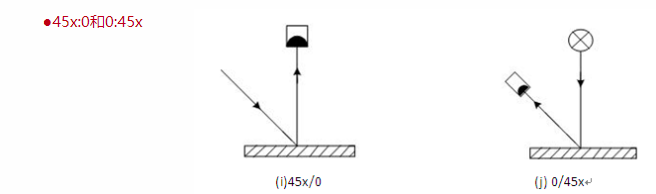

9.45x:0

45°定向照明，0°方向接收。几何条件与45ɑ:0相同，但照明方向只有一个，而不是环形。“x”表示照明的方位。在法线方向上接收。

10.0:45x

0°方向照明，45°定向接收。几何条件同45x:0，不过是45x:0的逆向光路。在法线方向上照明样品，在一定的方位角上与法线成45°角接收。

看了以上十种反射样品测量几何条件，是不是有点一头雾水呢？

对于保来发NR110+型号的色差仪采用CIE建议的8：di和8：de几何条件测量。在测量粗糙物体的颜色时，采用8：di几何条件，让更多的光线进入探测器。在测量高光泽物体的颜色时，采用8：de几何条件，去除反射光对颜色测量的影响。

NR110+型号的分光测色仪采用CIE建议的di：8和de：8几何测量条件。通过挡板和光阱的设计，创造性的将两种几何条件有机的结合到一个仪器里面，实现SCI/SCE兼容照明观察条件。

在使用积分球时，应避免光源直接照射在被测样品表面，破坏漫射照明效果，应在被测样品和照明光源之间加挡板阻隔光线的直接传递。为了保证漫射照明效果，积分球开口面积不能大于积分球内壁总面积的10%。
